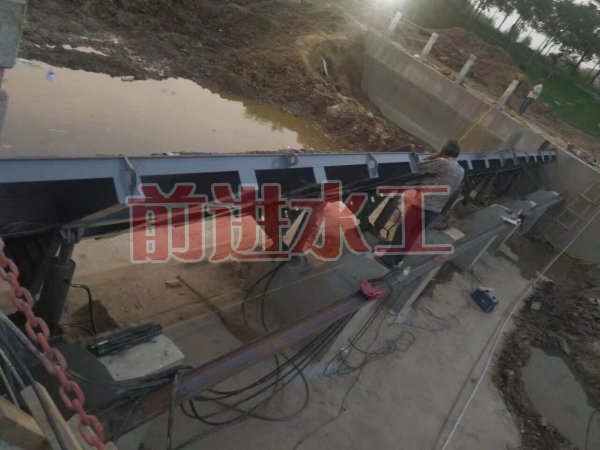

下臥式翻板鋼閘門
下臥式翻板鋼閘門工作特點
下臥式翻板鋼閘門吸取了直升式平板閘門和弧形閘門的優點，使平板閘門在近似弧形軌道上作曲線運動，分為向上游轉動和向下游轉動(轉動方式與吊耳位置有關)。這樣可以減少閘墩數量和取消工作橋，從而提高河道景觀，可在河道工作閘門中使用。
下臥式翻板鋼閘門在擋水時是直立的，然后根據閘門開度，閘門向下游或上游轉動，至閘門全開時，閘門呈水平狀臥于閘底板的上部，即平板閘門作近似弧形門的運行。
向下游轉動的升臥式平板閘門，一般將閘門設置在閘室段的尾部，所以擋水后閘門前的閘室有較大的水重，有利于閘的穩定，也使地基應力較均勻，同時閘門的轉動方向與水壓力使閘門轉動的方向一致，啟閉力較小。
向上游轉動的升臥式平板閘門由于在小開度時與水壓力產生的轉動方向相反，故需要的啟閉力較大，不利于閘門的轉動。
 |
 |
